★はじめに

　さて、K2のリソースの特徴は cinf と wnd# の２つが新しく加わったことです。
　cinf は cicn（小さな飾りパーツ）と ppat（テクスチャや壁紙）でデザインしたものをどのように張り付けるか決めるものです。
　wnd# は cicn で作成したデザインをウィンドウに配置する位置を指定するために使います。

　しかし、いきなりウインドウを作るのは大変な作業です。
　そこで、まずは各部分ごとに ResEdit を使用してスキームをアップグレードしていく方法を紹介していきます。

　Designer's Studio（以下DS）で作成したスキームを使って、少しずつK2スキームへ近づくための手ほどきをしてみましょう。
　このページでは、必要な部分だけを取り入れることで新しい機能を実現しますので、好きなところから始めてください。

参考になるページ

必要なソフトウェア

　それぞれは「Utilities for Scheme」からダウンロードしてください。

用語の定義

主なリソース

　cicn・・・フルカラーとB&W（２色）のパーツ
　ppat・・・フルカラーのテクスチャパーツ

　cinf・・・ccicnのパーツに表示パターンやppatのテクスチャを指定
　wnd#・・・cicnで制作したウインドウのパーツを設定

★壁紙を付ける

　各項目で使用しているリソースはここにまとめてありますのでダウンロードしてください。
　[DOWNLOAD]

（１）デスクトップ

　これは実に簡単。ppat 17 を作るだけなのです。サイズも自由に作れますが、タイル状に並ぶことを考慮する必要があります。
　ただ、注意がいるのはデスクトップに並んだアイコンの名前の部分（ラベル）です。（OS8.5以降は黒地が透けている）
　アイコンラベルは cicn -9552 に文字色と背景色を置きます。それと対になるのが cinf -9552 です。

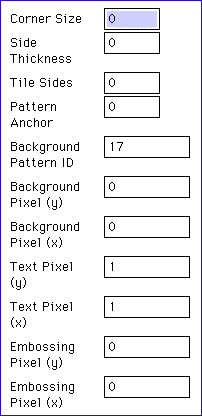

　左の図は、cinf -9552 の例です。下に紹介するリソースをダウンロードしてResEditで内容を確認してみてください。
　（注：内容の確認にはリソース内に TMPL #cinf が必要です。）

　cicn と ppat を組み合わせて使う場合や、cicn を引き延ばして配置するために、cinf を使って細かな指示を行います。
　これについては「メニューバー」の項目で解説します。

　文字色は Text Pixel で指定した位置から持ってきます。x/y はそれぞれ上と左からの位置を示していて、端が0なので1は２つ目の位置ということになります。
　背景色は Background Pixel です。これも文字色と同様で、この場合は最も左上の点を参照しています。

　基本的にはここまでで良いのですが、Background Pattern ID を見てください。ここでは17という数字が入っています。これを0にすると背景色がラベルに表示されます。
　では、17とは何を示しているのでしょうか。そうです、これは ppat 17 を意味しています。もちろん、ppat -9552 など他のパターンを指定することもできます。ここでは、デスクトップパターン（壁紙）と同じものをラベルの背景に張り付けています。するとラベルが透過しているかのように壁紙が綺麗に見る状態で、ラベルの文字だけが表示されます。

使用するリソース：	ppat	17	Desktop Pattern	デスクトップの壁紙
	cicn	-9552	Desktop Text Color And Background	文字色と背景色の指定
	cinf	-9552	Desktop Text Color And Background	色の座標や壁紙の設定

（２）ドキュメントウインドウ

　ウインドウ内の設定は cicn で文字色と背景色を決めます。背景に模様を付けたいときに cinf の Background Pattern ID で ppat を指定します。
　ID は好きな番号が選べますので、ppat は同じ番号でなくても使えます。デスクトップの壁紙と同じ模様にしたい場合、ID に 17 を指定すれば良いのです。
　cicn と cinf は必ずペアで用意します。ppat を使用しない場合、IDは0です。
　 -9551 がウインドウの背景色とアイコンの名前の文字色です。
　-9550 から -9548 はリスト表示の場合に使用します。 -9550 はソートの対象でない部分の文字色と背景色、 -9549 はソートの対象となる部分の背景色、 -9548 がソートしたリストの行間線の色です。

　ppat は変化が分かりやすいように色を付けてみました。ppat があるときとないときと、またそれぞれどこが変化するか確認してみてください。

　[TIPS]
　ウインドウ内の色や壁紙はアクティブとインアクティブでは変化をしません。
　それらの色や柄との兼ね合いは常に意識する必要があります。

使用するリソース：	cicn	-9551	Icon View Background Color
		-9550	List View Non-Sort Color
		-9549	List View Sort Color
		-9548	List View Divider Line Color
	cinf	-9551	Icon View Background Color	Window内の文字色と背景色の指定
		-9550	List View Non-Sort Color	リスト表示の文字色と背景色
		-9549	List View Sort Color	ソート部分の背景色
		-9548	List View Divider Line Color	リスト表示の行間線の色
	ppat	-9551	Desktop Pattern
		-9550	List View Non-Sort Color
		-9549	List View Sort Color
		-9548	List View Divider Line Color

　[TIPS]
　ファインダーの「情報を見る」で表示されるアイコンの情報ウィンドウで、ファイル名を表示する部分と、コメントの部分は文字色が黒になります。
　その背景色に cicn -9551 の色、すなわちウインドウの背景色が割り当てられます。そのため、黒っぽい背景色だと文字が見えなくなります。
　また、コメントの中を一度クリックすると、ウインドウの壁紙がファイル名の表示部分の背景になります。（これは現段階の問題点です）

（３）アラート／ダイヤログボックス

　DSでは dctb -14336 使って文字の色とバックグラウンドの色を設定しています。（アクティブもインアクティブも同じ）
　ここでは dctb -14336 に替わって、cicn -9776/-9775 を使用することになります。そうすれば、アクティブとインアクティブで文字色とバックグラウンド色が変化します。
　アラートやダイヤログの壁紙は cinf -9776 で設定します。
　ppat は分かりやすいように cinf と同じ ID を使用します。

　OS8.5以前は -9774 でアラート、-9776 でダイヤログの設定をしていました。

使用するリソース：	cicn	-9776	Active Alert/Dialog Background
		-9775	Inactive Alert/Dialog Background
	cinf	-9776	Active Alert/Dialog Background
		-9775	Inactive Alert/Dialog Background
	ppat	-9776	Active Alert/Dialog Background
		-9775	Inactive Alert/Dialog Background
不要になるリソース：	dctb	-14336	Dialog Color	cicn -9776/-9775 に置き換え
		-14320	Dialog	全く不要となる

　さて、壁紙はこれだけでいいのですが、DS 1.6 ではK2のアラートやダイヤログのアイコンに対応していないのです。
　これは MacOS 8.5 の仕様変更が原因です。cicn から icl8 へそれぞれ変更されています。

以前のリソース：	cicn	0	Alert Stop Icon	危険を警告するアイコン
		1	Alert Note Icon	メッセージのアイコン
		2	Alert Caution Icon	注意を促すアイコン

　通常のアイコンと同じ icl8 のリソース -3822〜-3820 を使用します。並ぶ順番も変わっていますので、cicn からコピーするときは注意してください。
　[TIPS]
　DS を使ってこのアイコンを作った場合、なぜかB&Wとマスクが保存されないことがあります。その状態だと、アイコンが表示されません。ResEdit を使って再度 B&W とマスクを設定し直してください。

8.5以降のリソース：	icl8	-3822	Alert Stop Icon	危険を警告するアイコン
		-3821	Alert Caution Icon	注意を促すアイコン
		-3820	Alert Note Icon	メッセージのアイコン

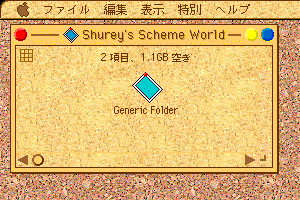

（４）ファインダー・ヘッダー

　ファインダー・ヘッダーとはウインドウ上部にあるフォルダ名の下、「7 項目、500MB 空き」などと書かれている部分のことです。
　DS を使っていれば、cicn -14311 と -14312 は設定済のはずですね。
　それぞれ、Active と Inactive の文字色と文字の影、背景色を指定していました。
　しかし、ここにも壁紙を張ることができる。その場合、上記の２つのリソースは使わず、cicn -9567 と -9568 を使用します。そして、対になるのは cinf -9567 と -9568 です。

　cinf では、文字色は Text Pixel、背景色は Background Pixel、文字の影は Embossing Pixel の項目で設定します。

　-9568 の Inactive 時のリソースはなくてもかまいません。その時は Active 時のリソースがそのまま使用されます。

　ppat は任意に設定することができます。

使用するリソース：	cicn	-9568	Inactive Header
		-9567	Active Header
	cinf	-9568	Inactive Header
		-9567	Active Header
	ppat	-9568	Inactive Header	ppat は cinf で ID を指定した場合に使います。 すでに他の部分で使った ppat を使う場合には必要ありません。
		-9567	Active Header

　通常、ppat の ID を cinf に設定するとヘッダー全体にその壁紙が張り付けられます。すると、cicn で設定した背景色は見えないことになります。

　ヘッダーの周囲に枠を表示するように設定するときなど、壁紙を周囲から少し離して張り付けることができるのです。
　その時には cinf の Corner Size、Side Thickness の項目を使用します。それぞれ同じ数字を入れると周囲に cicn の背景色がうまく出てきます。

　 　[TIPS]
　ファインダー・ヘッダーはアップルメニューの「このコンピュータについて」で表示される画面にも使われていますが、こちらは縦の幅がかなり大きくなっています。そのため、横に引き延ばした絵柄の場合、縦にそれが段になって並んでしまいます。
　そんなときは、ppat を縦長に設定し直すなど上下のつながりを考慮しましょう。

★Progress Indicator に凝ってみる

（１）一般的なプログレス・バー

　これが一般的なプログレス・バー（上）と準備中（下）の状態です。
　散髪屋のような準備中サインがクルクル動いて、次に上のバーが左から右へと動くようになっています。
　この準備中の場合、実際には絵が左から右へスクロールしているため、(2)のように ppat -10064 にイチゴを書くとイチゴが左から右へと飛んでいきます。
　プログレス・バーはリソースの真ん中から引き延ばされて行きます。

使用するリソース：	cicn	-10224	Progress Indicator Track	外枠と空の部分
		-10223	Progress Indicator	進捗度を示す部分
	ppat	-10064	Progress Step	準備中の時

　

（２）プログレス・メーター

　これは（１）のリソースを使って、見た目を工夫しました。
　小さなイチゴが左端から右端までオイルメーターのように動いていきます。
　引き延ばされる部分とそうでない部分があるため、２つのリソースが接する引き延ばされない部分を利用しています。
　cicn -10224 は左の３列目から５列目にアイコンの右半分を書いていて、６列目が引き延ばされる部分です。
　cicn -10223 は右の３列目から６列目にアイコンの左半分を書いています。これも隣の７列目が引き延ばされる部分になっています。
　ppat -10064 は斜めのストライプから、イチゴ柄にしただけです。（３）の cicn -10079 と同じものです。

使用するリソース： [DOWNLOAD]	cicn	-10224	Progress Indicator Track	外枠とメーター部分の右半分
		-10223	Progress Indicator	メーター部分の左半分と中心線
	ppat	-10064	Progress Step	準備中の時

（３）絵の入ったプログレス・バー

　今度は上のバーに絵を入れてみたいと思います。
　イチゴが左からバーの延びと一緒に少しずつ現れます。
　cicn と cicf は対になっています。最小セットは cicn -10080〜-10078（cicfも同様）と ppat -10080 です。
　cicn -10080以外は横幅を変えて繰り返しパターンの大きさを調整できます。

　プログレス・バーはパターンが繰り返し使用されます。
　また、アクティブ状態だけでなく、インアクティブも設定することができます。（しなくても良い）

　ppat は４つの step を用意するとそれぞれが切り替わって表示されますが、step 1 だけを用意すると左から右へとアニメーションしてくれます。

使用するリソース： [DOWNLOAD]	cicn	-10080	Progress Indicator Frame	枠の部分
		-10079	Full Progress Indicator Section	進捗度を示す部分
		-10078	Progress Indicator Track	空の下地
		-10077	Inactive Progress Indicator Frame
		-10076	Inactive Full Progress Indicator Section
		-10075	Inactive Progress Indicator Track
	cicf	-10080	Progress Indicator Frame	対応する cicnの 表示範囲を 定める
		-10079	Full Progress Indicator Section
		-10078	Progress Indicator Track
		-10077	Inactive Progress Indicator Frame
		-10076	Inactive Full Progress Indicator Section
		-10075	Inactive Progress Indicator Track
	ppat	-10080（〜-10077）	Progress Step 1-4	準備中のアニメーション
		-10076（〜-10072）	Inactive Progress Step 1-4

★Menu Bar を立体的に

	→

　リソースはこちらでまとめてダウンロードしてください。[DOWNLOAD]

（１）メニューバー

　cicn と cinf のペアで３つのリソースを作ります。メニューバー（-12240）、ボタンを押す前（-12239）と押した状態（-12238）です。
　DS で作った後だと、これらパーツはすでにありますので、必要なものだけ作っても大丈夫です。

　メニューバーは22*22のサイズで作ってみました。周囲の10ドットがメニューバーに反映されます。
　中央に文字色と文字の影、引き延ばす背景色を置いています。
　今回は cicn と cinf の関係を -12240 を使って見てみましょう。

cicn	cinf
	Corner Size	10	４つ角の描画部分
	Side Thickness	10	周囲の描画幅
	Tile Sides	0	0: Stretch/1: Tile
	Pattern Anchor	0	0〜4: タイルの開始位置
	Background Pattern ID	0	ppat リソース番号
	Background Pixel (y)	10	背景色
	Background Pixel (x)	11
	Text Pixel (y)	10	文字色
	Text Pixel (x)	10
	Embossing Pixel (y)	11	影色
	Embossing Pixel (x)	11

　実はメニューバーの幅は20ドットなので、このリソースの場合、横には延びますが縦に延びる部分がありません。

　Corner Size と Side Thickness は５で十分に同じ働きをすることになります。
　これらを５と２に設定すると赤線の領域が境目となり、外に cicn リソース、内には Background Pattern ID で設定した ppat が描画されます。数字を逆に設定しても同じようになってしまうのは不思議なところ。
　この２項目は同じ数字にするのが一般的です。

　Tile Sides は cicn のパターンをストレッチ（引き延ばし）するかタイル（繰り返し）にするかを選びます。０なら引き延ばし、１ならタイル状になりますので縦ストライプもできます。

　Pattern Anchor はタイルを貼っていく起点です。０は無指定。１は左上の角、２は右上、３は左下、４は右下となります。

　Background Pattern ID は Corner Size と Side Thickness の内側に張り付けられる ppat の番号です。

　Pixel は左から右へ、(x) が０から座標を取っています。(y)は上から下へ０から座標を取ります。
　Background Pixel は ppat を使わないときに Corner Size と Side Thickness の内側に塗られる背景色です。
　Text Pixel は文字の色で、Embossing Pixel は文字の左下に影を付ける色です。このエンボスを文字より暗い色にすると影に見え、明るい色にすると文字を刻んだように窪んで見えます。

　さて、あと２つのリソースも理屈は同じです。大きさは16*16で作ってみました。
　四角くしましたが、丸でも作れます。マスクを外した部分にはメニューバーがかかれます。イチゴのスキームはそのようになっています。

　

使用するリソース：	cicn	-12240	Menu Bar	メニューバー
		-12239	Menu Bar Item	メニュー項目
		-12238	Selected Menu Bar Item	押した状態

（２）アプリケーションメニュー・グリッド

　OS8.5 からメニューバーの右にあるアプリケーションメニューがメニューバーから分離するようになりました。その横に、アプリケーションメニューの幅を変更するためのグリッドが設けられています。
　そのグリッドは自動的にデザインされますが、下のリソースを使って立体的にデザインすることができます。

使用するリソース：	cicn	-12231	Application Menu Grip	アプリケーション メニュー左の 境界線
		-12230	Pressed Application Menu Grip
		-12229	Inactive Application Menu Grip

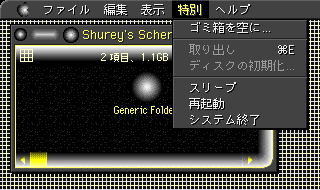

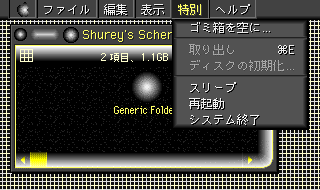

（３）プルダウンメニュー

　こちらは５つのリソースを使用します。
　cicn -12237 でメニューバーから下に延びるプルダウンメニューをデザインします。
　cicn -12236 はメニュー項目の上にマウスがあるときに使用されるデザイン。（注：左右１ドット-12237より小さく表示されます。）
　cicn -12235 が抜けていますが、これはメニュー項目の間にあるセパレーター（仕切線）です。DS でデザインした場合、メニューバーのデザイン（cicn -12288）に含まれていますので、-12235がないときはそれがそのまま使用されます。
　cicn -12234 はプルダウンメニューから２段階目に現れるメニュー（ソロ・メニュー）に使用されます。（-12237 との違いはメニューからつながって下がっていないため、上辺も独立したデザインにします）また、ポップアップボタンにも使用されていますが、項目の選択時には -12236 が使われます。
　cicn -12233 はソロ・メニューの項目選択時に使われます。

　[TIPS]
　-12237 や -12234 がプルダウンメニューとして表示されたとき、右と下に１ドットの影がつきます。
　そのためか、cicn -12235 は左右対称ではなく、右に１ドット余分があります。影を描く部分を含めてパーツを作成します。

使用するリソース：	cicn	-12237	Pull Down Menu Background
		-12236	Selected Pull Down Menu Item
		-12235	Divider Line
		-12234	Solo Menu Background
		-12233	Selected Solo Menu Background

★Slider を格好良く

	→

　イチゴで作ってみました。スライドするトグルとレールの部分になっています。
　トグルは cicn -10141 に４つの状態を作り込みます。
　レールは cicn -10144、-10143、-10142 に作り込んでいきます。

　右の図は cicn -10141 です。４つのイチゴが並んでいます。
　上から(1)インアクティブ、(2)アクティブ、(3)押さえたトグル、(4)残像が残るときの動く方のトグルです。それぞれ15*16のサイズになっています。

　cicn -10144 〜 -10142 はそれぞれ、インアクティブ、アクティブ、押さえた状態になっています。
　-10143 が両端が切れて見えますが、これは小さくなっているためで、この例では -10142 と同じものを使っています。

　cicn -10139、-10140 はスライダーの下にある目盛りの部分です。横幅は変更できますが、縦幅は7ドットまで。

使用するリソース： [DOWNLOAD]	cicn	-10144	Inactive Down Pointing Slider Track
		-10143	Down Pointing Slider Track
		-10142	Pressed Down Pointing Slider Track
		-10141	Down Pointing Slider Thumbs
		-10140	Inactive Horizontal Slider Tick
		-10139	Horizontal Slider Tick
	cinf	-10144	Inactive Down Pointing Slider Track
		-10143	Down Pointing Slider Track
		-10142	Pressed Down Pointing Slider Track

　実はこの他に上向き、左右と３つのスライダーのセットがあります。でも、あまり使いそうにないので、ここでは省略します。

★三角トグルを取り付ける

使用するリソース：	cicn	3000	Right Facing Triangle
		3001	Down Facing Triangle
		3002	Left Facing Triangle

　これを次のリソースを使うことでアニメーションにすることができます。（その場合、上記のリソースは不要です）
　右向きと下向きだけになりますが、右向きを例にして解説します。
　cicn -10111 がアクティブ、-10112 はインアクティブ、-10110 は押したときのリソースです。
　-10109〜-10105 はクリックした後のアニメーション部分です。実質、アニメーションは-10110（押したとき）から始まります。

　同様に、cicn -10104、-10103 は下向き矢印。-10102 〜 -10097 は下向きから右向きになるまでのアニメーション部分ということになります。

　これらアニメーション部分のリソースは必要な分だけでよいので、右、右下、下の３コマのアニメーションならば、-10109 に右下向きのトグルを描くだけなので、他のリソースは不要になります。

　通常は三角で表されますが、形は様々に作り替えることができます。縦横のサイズも変更可能です。
　形が変化するもの、色が変化するもの、消えて現れるものなどアイデア次第で面白くなります。

使用するリソース： [DOWNLOAD]	cicn	-10112	Inactive Right Pointing Disclosure Triangle
		-10111	Right Pointing Disclosure Triangle
		-10110	Pressed Right Pointing Disclosure Triangle
		-10109	Disclosure Triangle Animation
		-10108	Disclosure Triangle Animation
		-10107	Disclosure Triangle Animation
		-10106	Disclosure Triangle Animation
		-10105	Disclosure Triangle Animation
		-10104	Inactive Down Pointing Disclosure Triangle
		-10103	Down Pointing Disclosure Triangle
		-10102	Pressed Down Pointing Disclosure Triangle
		-10101	Disclosure Triangle Animation
		-10100	Disclosure Triangle Animation
		-10099	Disclosure Triangle Animation
		-10098	Disclosure Triangle Animation
		-10097	Disclosure Triangle Animation

★Little Arrows を取り付ける

→

　選択項目を上下に移動させるときなどに使用する小さな上下ボタンです。
　以下のcicnリソースを３つ足すだけで取り付けることができます。

使用するリソース： [DOWNLOAD]	cicn	-10048	Inactive Little Arrows
		-10047	Little Arrows
		-10046	Pressed Up Little Arrow
		-10045	Pressed Down Little Arrow

　ボタンの全体をアクティブ（-10047）とインアクティブ（-10048）と作ります。基本は13*23のサイズで、上下のボタンは縦12ドットのうち１ドットが重なった状態になっています。
　ボタンのサイズを変更する時は、中心の１ドットのラインから上下に同じ大きさになるようにしましょう。

　上下のボタンはそれぞれ別のリソースになっています。が、サイズはボタン全体の大きさと同じにします。マスクを使って必要な部分だけを差し替えるようになっています。
　上や下のボタンの押す範囲は cicn -10046 と -10045 のマスクと同じ範囲になっています差し替わる絵の部分が押すことのできる部分というわけです。上と下で範囲が重なっている場合は下の範囲（-10045のマスク）が優先されます。

　こんなスイッチも作れますが、実際にはこのように全体の画像を変化させることはできません。（全体を差し替えるようにマスクを掛けると下にしか反応しなくなりました。）
　14*25のサイズでリソースを用意しました。[DOWNLOAD]

★リストの並べ替えボタン

→

　リスト表示のときにウインドウの右上に表示される三角の並べ替えボタンを作りましょう。
　といっても、ボタンの枠はリストの項目のデザインがそのまま適用されます。
　作るのは内側の三角（段々）のデザインになります。

　ここでは、三角（段々）をイチゴにしたリソースを見てみましょう。
　ics8 -20791 が大から小へ逆順に並べるときのマーク、-20790 が小から大への正順に並べるときのマークです。
　ics# にはそれぞれの２色（B&W）のアイコンとマスクデータが入っています。（マスクがないとアイコンは表示されない。）
　-20271 はおまけです。OS 8.5 から見かけるようになったヘルプ呼び出しようのアイコンです。ファイルを開くときのダイヤログなどに見られます。

使用するリソース： [DOWNLOAD]	ics8	-20791	Descending Sort Order
		-20790	Ascending Sort Order
		-20271	Help Icon
	ics#	-20791	Descending Sort Order
		-20790	Ascending Sort Order
		-20271	Help Icon

★Window Shade Sound の作り方

　もちろん、それぞれ違うサウンドを設定することもできます。

使用するリソース：	snd	-14336		Close時のサウンド
		-14335		Open時のサウンド

★Resource 共通の注意点

cicn

　Resurrection（フリーのリソースエディタ）を使用すると、ResEdit で編集ができなくなるので注意。

Colr

　PinkElephant で cicn の編集を行うとリソースの名称が消えてしまう。

　Colr 129：Extended scroll bar arrows を True にするとスクロールバーがクリックに反応して変化しないようになる。（Pressed の画像が表示されない）

ppat

　同じ ppat は cinf の Background pattern ID を同じにすれば共有できるので１つあれば良い。

snd
